Quando o assunto é Geometria Plana nos vestibulares, poucas coisas deixam os estudantes tão inseguros quanto uma circunferência cheia de retas cruzadas. De repente, você se depara com ângulo central, ângulo inscrito, cordas cruzando no meio do nada e retas tangentes passando por fora. Como saber qual fórmula usar?
Um erro comum ao estudar ângulos na circunferência é tentar decorar uma lista de fórmulas soltas. Isso só gera confusão na hora da prova.
A equipe Waldemática preparou este guia para te ensinar um método visual: a análise do vértice. Você vai aprender que a posição da "ponta" do ângulo determina exatamente a relação matemática que deve ser aplicada.
Vamos mapear a circunferência de dentro para fora.

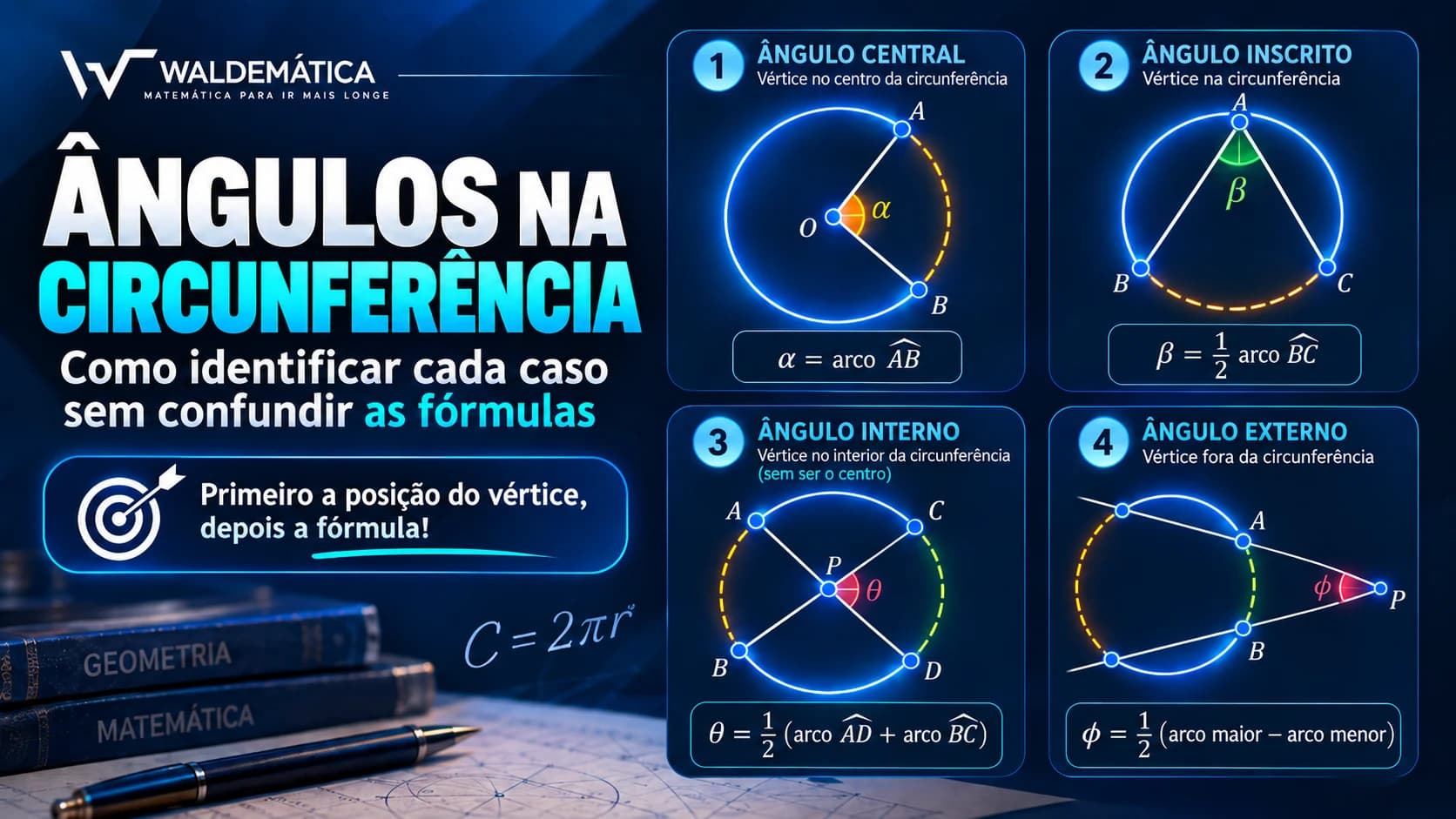

A Regra de Ouro: Onde está o vértice?
Antes de falarmos sobre arcos, radianos ou aplicar qualquer equação matemática, você precisa olhar para a figura geométrica e fazer uma única pergunta: Onde está localizado o vértice do ângulo?
Na geometria da circunferência, existem apenas 4 lugares possíveis para esse vértice existir:
- Exatamente no centro.
- Em cima da linha da circunferência.
- Dentro da circunferência (mas fora do centro).
- Fora da circunferência.
Para cada posição, temos uma relação específica com os arcos formados. (Se você tem dificuldades com o conceito de vértice e abertura, vale a pena revisar primeiro as classificações básicas de ângulos).
Vamos detalhar cada caso.
1. Vértice no Centro (Ângulo Central)
Este é o caso mais fundamental. O ângulo central é formado por dois raios, e seu vértice fica exatamente no centro da circunferência.
A Regra: A medida do ângulo central é exatamente igual à medida angular do arco que ele intercepta (o arco delimitado pelas suas "pernas").
Se chamarmos o ângulo central de α e o arco correspondente de arco AB, a fórmula é simplesmente:
Exemplo prático:
Se um ângulo central intercepta um arco que mede 40°, então esse ângulo mede exatamente 40°. Não tem mistério. Lembre-se apenas de que estamos falando de medida angular (graus ou radianos), e não da medida linear da circunferência (em centímetros ou metros).
2. Vértice sobre a Linha da Circunferência
Quando o vértice sai do centro e vai "encostar" na borda (na própria curva da circunferência), o comportamento do ângulo muda. Aqui temos duas situações com nomes diferentes, mas que matematicamente funcionam da mesma forma.
O Ângulo Inscrito
O ângulo inscrito é formado por duas cordas (segmentos de reta que ligam dois pontos da circunferência) que se encontram em um vértice sobre a linha da circunferência.
A Regra: O ângulo inscrito mede exatamente a metade do arco que ele intercepta.

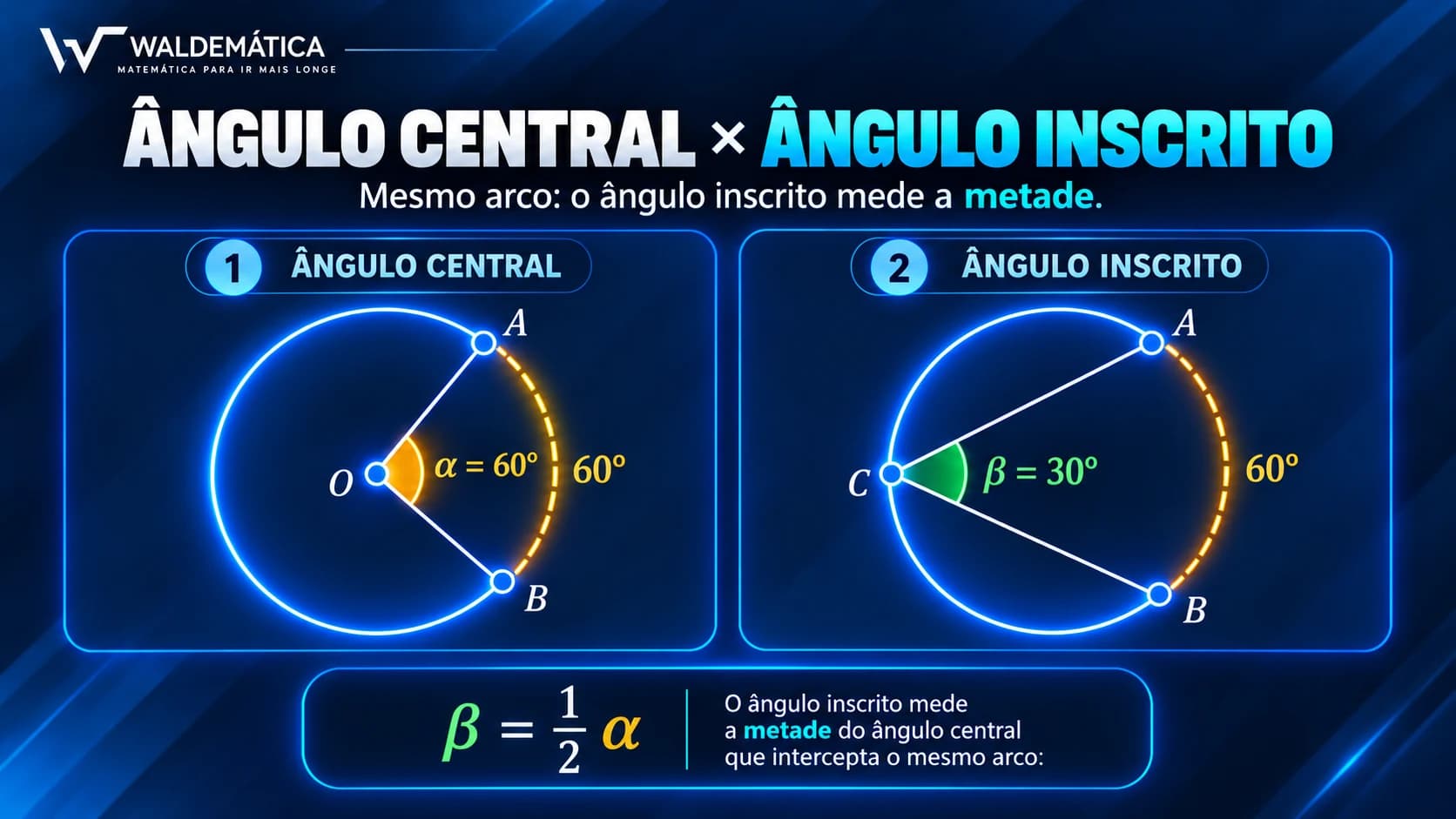

Isso significa que, se você tiver um ângulo central e um ângulo inscrito interceptando o mesmo arco, o ângulo inscrito será sempre a metade do central. Se o arco mede 100°, o ângulo inscrito medirá 50°.

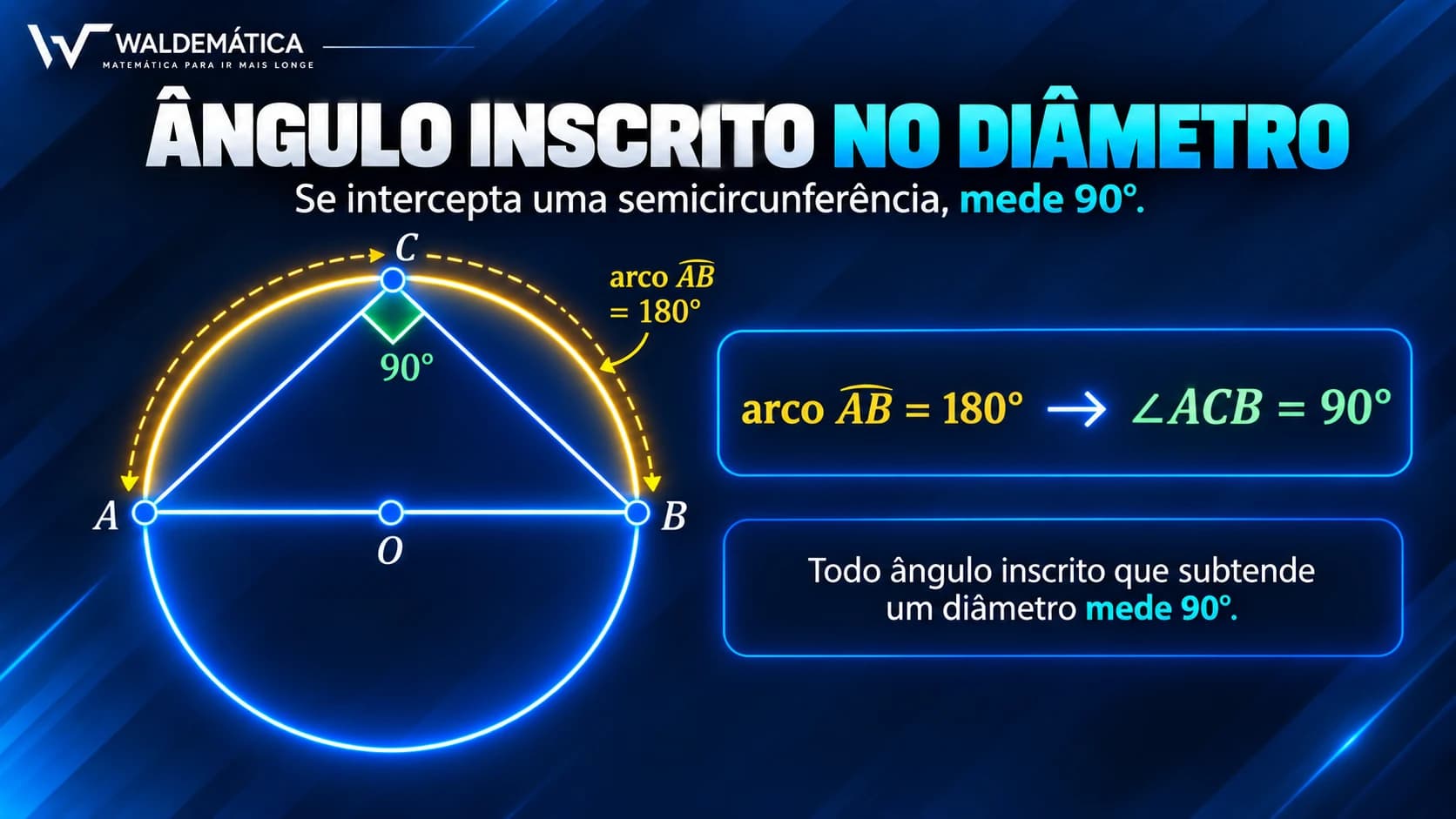

O truque clássico do Diâmetro (Atenção redobrada!)
Uma propriedade recorrente em questões de vestibulares é a do triângulo inscrito em uma semicircunferência.
Se um ângulo inscrito intercepta um arco de 180° (ou seja, suas hastes tocam as pontas de um diâmetro da circunferência), quanto ele mede?
Ora, 180° / 2 = 90°.
Portanto: Todo ângulo inscrito que subtende um diâmetro é um ângulo reto. Isso transforma o triângulo desenhado ali em um triângulo retângulo, abrindo as portas para você usar Seno, Cosseno e Teorema de Pitágoras.

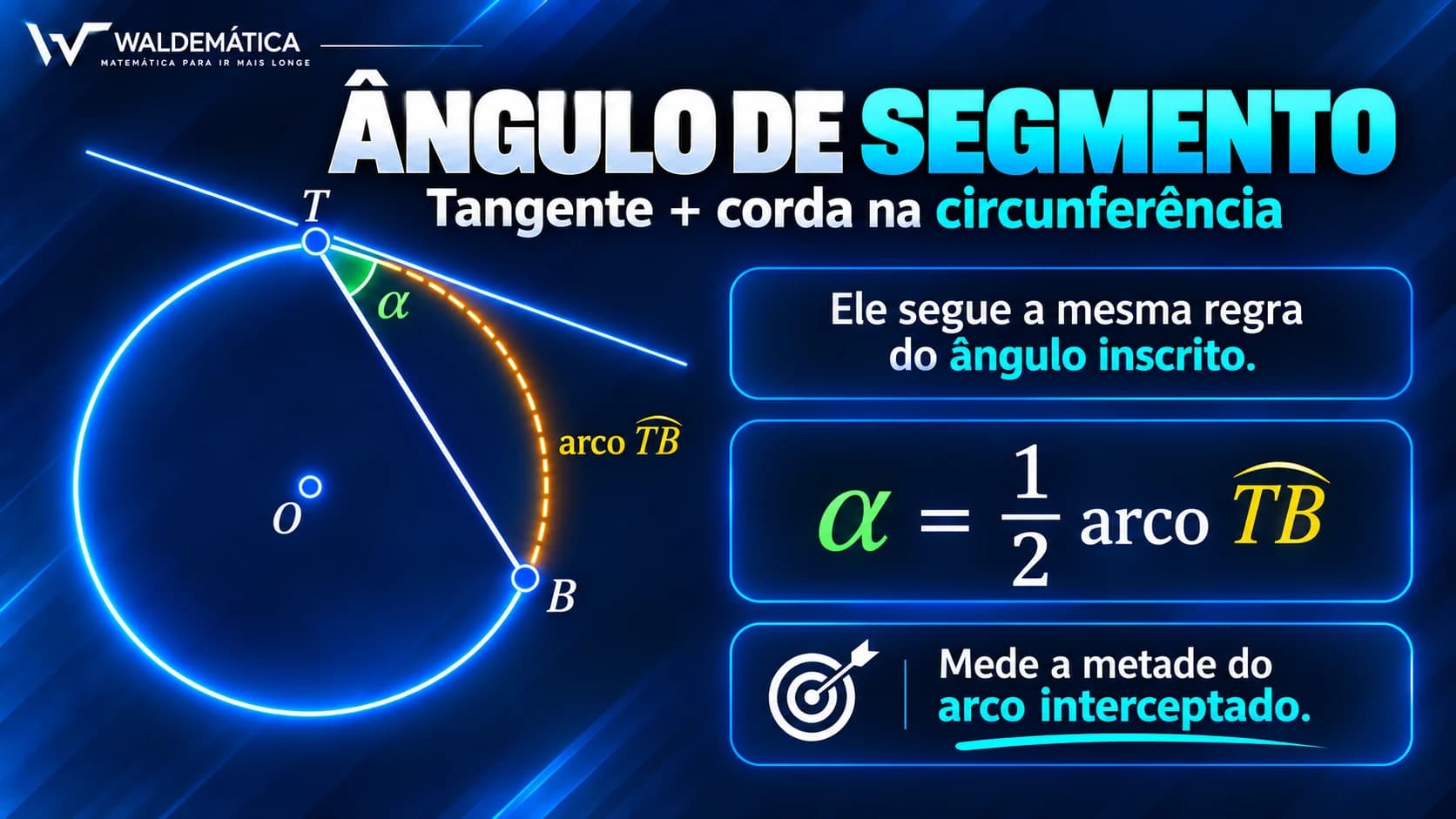

Ângulo de Segmento (ou Semi-inscrito)
Ele recebe esse nome esquisito, mas é fácil de achar: o vértice continua na borda da circunferência, porém, um lado do ângulo é uma corda e o outro lado é uma reta tangente (uma reta que "raspa" a circunferência em apenas um ponto).
Se você já estudou as propriedades da tangência, sabe que ela cria relações geométricas poderosas.
A Regra: Funciona exatamente igual ao ângulo inscrito! Ele também mede a metade do arco interceptado pela corda.

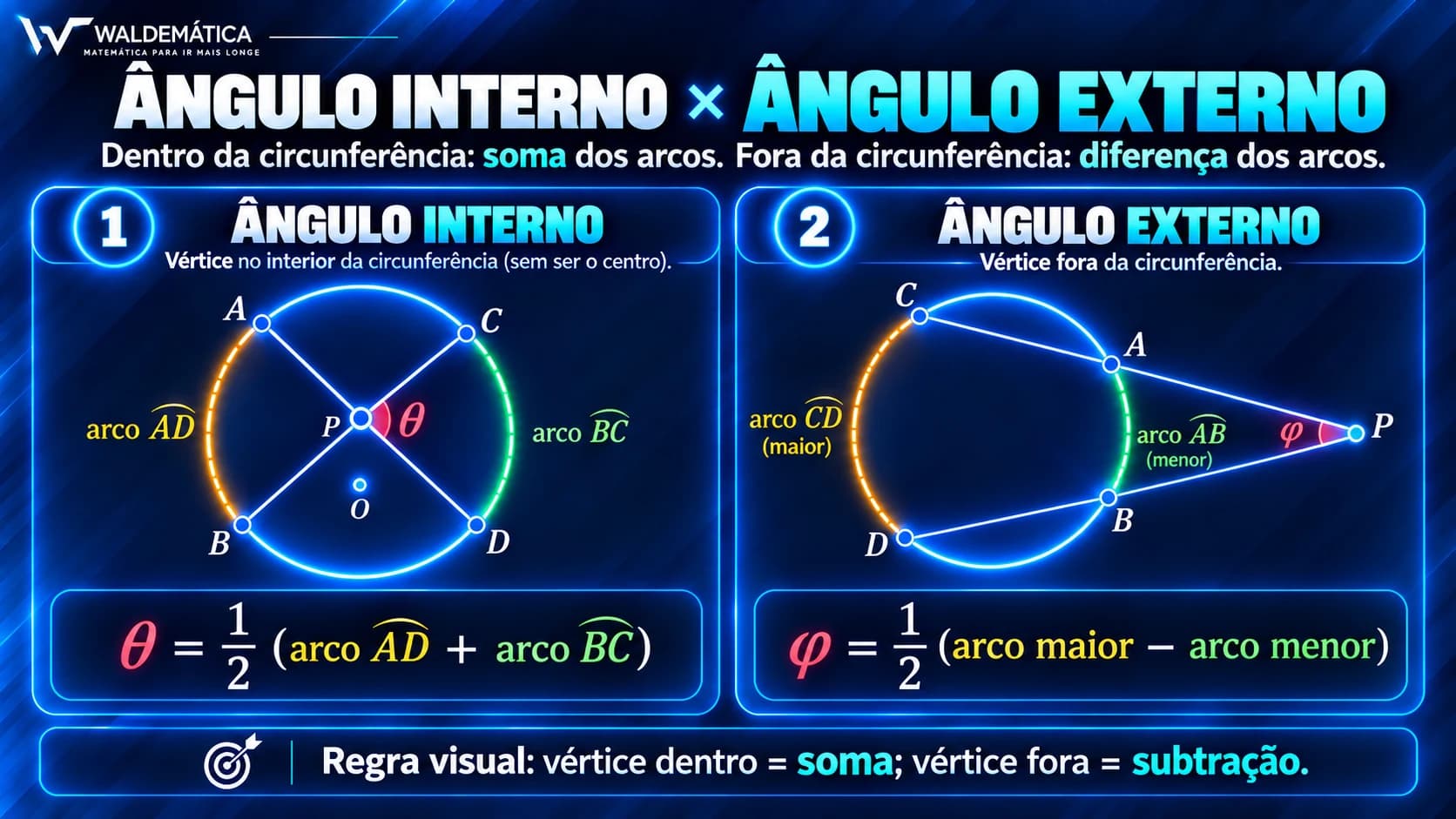

3. Vértice no Interior (Ângulo Excêntrico Interno)
Agora imagine que duas cordas se cruzam em qualquer lugar no meio do "recheio" da circunferência, mas não no centro exato. Esse cruzamento forma um "X", criando um ângulo cujo vértice está "solto" no espaço interno.
Como esse vértice não está no centro, não podemos dizer que o ângulo é igual ao arco. Na verdade, esse cruzamento determina dois arcos opostos: um na frente do ângulo e outro atrás dele (ângulo oposto pelo vértice).
A Regra: O ângulo interno é a média aritmética dos dois arcos interceptados. Ou seja, você soma os dois arcos e divide por dois.
4. Vértice no Exterior (Ângulo Excêntrico Externo)
Por fim, o que acontece se o vértice do ângulo for puxado para o lado de fora da circunferência?
As hastes desse ângulo podem ser retas secantes (que cortam o círculo duas vezes) ou tangentes. De qualquer forma, como o ângulo está "olhando" para a circunferência de longe, as suas pernas vão enquadrar a circunferência determinando dois arcos na mesma direção: um arco maior (mais distante) e um arco menor (mais perto do vértice).
A Regra: Como o vértice está de fora, o ângulo "diminui". O ângulo externo é calculado pela diferença dos arcos dividida por dois. Você subtrai o arco menor do arco maior.
Tabela de Sobrevivência: O Mapa do Vértice
Para fixar a lógica, memorize este padrão visual:
| Posição do Vértice | Regra com os Arcos | Fórmula Rápida |
|---|---|---|
| No Centro | Igual | α = arco |
| Na Borda (Inscrito/Segmento) | Metade | α = arco / 2 |
| Dentro (Cruzamento interno) | Metade da soma dos arcos | α = (arco 1 + arco 2) / 2 |
| Fora (Cruzamento externo) | Metade da diferença dos arcos | α = (arco maior − arco menor) / 2 |
Como os Ângulos na Circunferência caem nas Provas?
Em questões do ENEM e da Fuvest, essas propriedades podem aparecer no meio de polígonos inscritos, rodas gigantes, engrenagens e marcações de relógio, sem um pedido direto para calcular um tipo específico de ângulo.
A habilidade testada é a sua capacidade de construir a figura baseada no texto ou de puxar linhas auxiliares para formar triângulos.
Quer ver na prática como a FUVEST cobra essa leitura de vértice, arco e ângulo em uma única figura? Acompanhe o passo a passo da resolução de uma questão da 1ª Fase, desenhando a figura do zero, neste vídeo:
Principais Erros para Evitar
- Achar que todo "X" dentro do círculo é o centro: Nunca assuma que duas cordas se cruzam no centro a menos que o exercício afirme isso com palavras ou identifique esse ponto como o centro (geralmente indicado pela letra "O"). Se não for o centro, você não pode dizer que ângulo = arco. Você precisa usar a regra da soma dividida por dois!
- Confundir arco com corda: Arco é a linha curva (a "casca"). Corda é a linha reta interna. As fórmulas de ângulos descritas neste artigo (α = arco / 2, etc.) usam medidas angulares da curva, não o comprimento da reta.
- Esquecer a regra do ângulo reto no diâmetro: É uma propriedade útil na hora de visualizar a questão. Se um lado do triângulo tem extremidades na circunferência e passa pelo centro, esse lado é um diâmetro; o ângulo inscrito oposto a ele mede 90°. Marque o quadradinho do ângulo reto na mesma hora que ler o enunciado.
Próximos Passos na sua Preparação
Dominar a identificação dos ângulos na circunferência sem depender de decoreba ajuda a resolver questões de Geometria Plana. O segredo, a partir daqui, é treinar os olhos desenhando figuras grandes e marcando os arcos com cores diferentes.
